1.各类电动汽车整车结构系统介绍

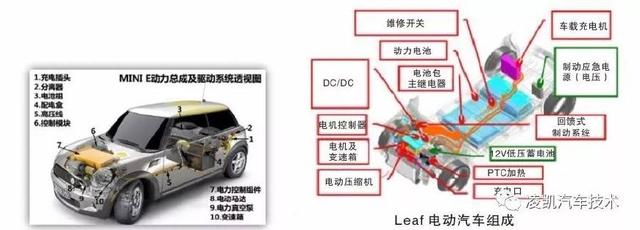

（1）纯电动汽车结构及工作原理

纯电动驱动系统主要由动力电池组、电池管理系统（BMS）、驱动电机、变速箱、控制系统等部分组成。

电池管理系统：对动力电池组充电、放电时的电流、电压、放电深度、电池温度等进行监控，保持单体电池间的一致性。

驱动电机：是纯电动汽车行驶的唯一动力装置。

电机控制器（MCU）：接收来自整车控制器的指令，将动力电池直流电流进行逆变控制，形成三项交流电进行电机转矩转速控制，并检测电机及控制器状态进行敀障诊断。

整车控制器（VCU）：将驾驶员意图通过加速踏板信号转换为动力系统的需求信号，对整车能量进行管理，对各系统进行监控并及时反馈信息和报警等。

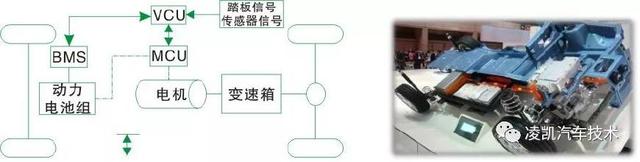

纯电动汽车动力系统示意图 纯电动汽车底盘

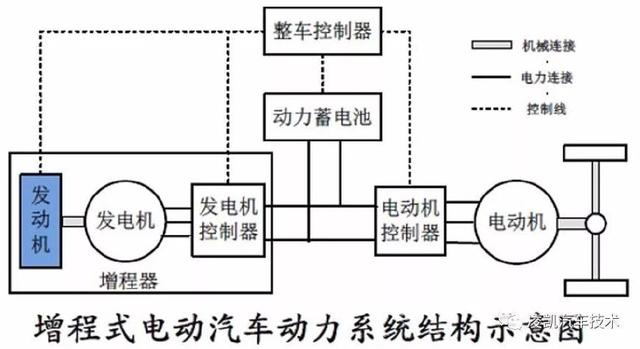

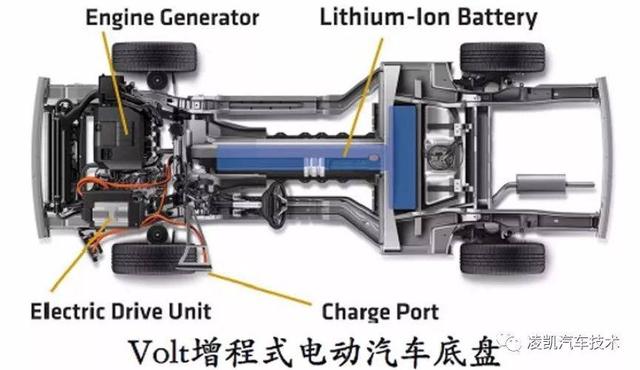

（2）增程式纯电驱动汽车结构及工作原理

增程式动力系统主要在纯电动基础上增加一套增程器系统，包括发动机及其控制器发电机及其控制器。其中，动力电池组采用能量功率兼顾型蓄电池，既要满足一定续驶里程的要求，又满足可以频繁较大电流的充电能力。驱动电机仍然是电动汽车行驶的唯一动力装置。增程器由小型高效型发动机和发电机组成，接收整车控制器的指令进行发电，可以用于直接驱动电机或者给电池充电。

（3）混合动力汽车基本结构及工作原理

混合动力汽车按照动力系统结构形式可分为串联式、并联式和混联式三种；按混合度（电机功率与内燃机功率之比）可分为微混、轻混、中混和重混四种；按照外接充电能力可分为可外接充电型和不可外接充电型。

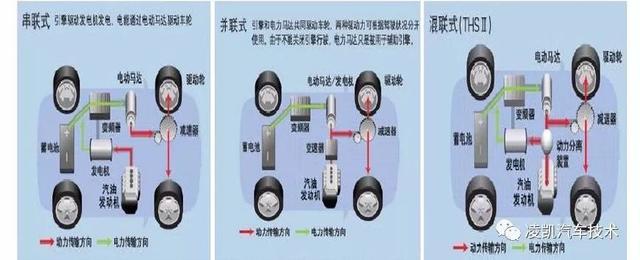

串联方案 并联方案 混联方案

（4）燃料电池汽车结构及工作原理

燃料电池电动汽车是指动力系统主要由燃料电池堆、储能箱（氢瓶）、电机、动力蓄电池及控制系统等组成。燃料电池的能量是通过氢气和氧气的化学作用变成电能，其能量转换效率可高达60%~70%。燃料电池的化学反应过程不会产生有害物质，因此燃料电池车辆是无污染汽车，燃料电池的能量转换率比内燃机要高2～3倍，因此从能源的利用和环境保护。
